Pnp/Pci Configuration

PNP OS Installed
Nos permite indicar si los recursos de la máquina serán unicamente controlados por la BIOS o si por el contrario será el sistema operativo, que naturalmente deberá ser Plug & Play.

Force Update ESCD
En caso de activar esta opción, la BIOS reseteará todos los valores actuales de configuración de las tarjetas PCI e ISA PnP, para voler a asignar los recursos en el próximo arraque. Las siglas ESC hacen referencia a Extended System Configuration Data.

Resource Controlled By
Este parámetro decide si la configuración de las interrupciones y los canales DMA se controlarán de forma manual o si se asignarán automáticamente por la propia BIOS. El valor "Auto" permite ver todas las interrupciones y canales DMA libres en pantalla para así decidir si estarán disponibles o no para su uso por el sistema PnP. Para activar o desactivar esta posibilidad, bastará con que nos coloquemos sobre la IRQ o DMA y cambiemos su estado, teniendo en cuenta que en la posición "PCI/ISA PnP" los tendremos libres.

Assign IRQ For VGA
Activando esta opción, la placa asignará una interrupción a nuestra tarjeta gráfica. Esto es muy importante en la mayoría de tarjetas modernas, que generalmente no funcionarán si no tenemos este dato operativo.

Assign IRQ For USB
Caso semejante al anterior pero para los puertos USB.

PIRQ_x Use IRQ No.
Aquí podemos asignar una interrución concreta a la tarjeta PCI que esté pinchada en el lugar designado por X. Esto puede ser muy interesante para casos en los que necesitemos establecer unos recursos muy concretos para unos dispositivos, también muy concretos.

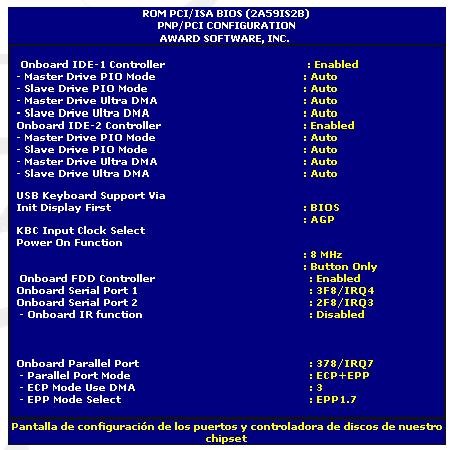

Onboard IDE-1 Controller
Nos permite activar o desactivar la controladora IDE primaria.

Master / Slave Drive PIO Mode

Sirve para ajustar el nivel de PIO del disco maestro/esclavo conectado al IDE primario. Lo normal es dejarlo en Auto.

Master / Slave Drive Ultra DMA
Aquí activaremos o desactivaremos el soporte para las unidades Ultra DMA 33 del primer canal IDE. Lo mejor es colocarlo en "Auto".

Onboard IDE-2 Controller
Aquí activaremos o desactivaremos la controladora IDE secundaria.

Master / Slave Drive PIO Mode
Sirve para ajustar el nivel de PIO del disco maestro/esclavo conectado al IDE secundario. Lo normal es dejarlo en Auto.

Master / Slave Drive Ultra DMA
Aquí activaremos o desactivaremos el soporte para las unidades Ultra DMA 33 del segundo canal IDE. Lo mejor es colocarlo en "Auto".

USB Keyboard Support Via
Aquí se indica quién ofrecerá soporte para el teclado USB, la BIOS o el sistema operativo.

Init Display First
Nos permite especificar el bus en que se encuentra la tarjeta gráfica de arranque. Resulta útil en caso de que tengamos dos controladoras gráficas, una AGP y otra PCI.

KBC Input Clock Select
Establece la velocidad de reloj del teclado. Útil si tenemos problemas con el funcionamiento del mismo.

Power On Function
Permite establecer la forma de encender nuestra máquina. Podemos elegir entre el botón de encendido, el teclado e incluso el ratón.

Onboard FDD Controller
Activa o desactiva la controladora de disquetes integrada en la placa.

Onboard Serial Port 1
Activa desactiva o configura los parámetros del primer puerto serie integrado.

Onboard Serial Port 2
Activa desactiva o configura los parámetros del segundo puerto serie integrado.

Onboard IR Function
Habilita el segundo puerto serie como puerto infrarrojo, mediante la conexión del correspondiente adaptador a nuestra placa base.

Onboard Parallel Port:
Activa, desactiva o configura los parámetros del puerto paralelo integrado.

Parallel Port Mode
Marca el modo de operación del puerto paralelo. Pueden ser SPP (estándar), EPP (Puerto Paralelo Extendido), o ECP (Puerto de Capacidades Extendidas).

ECP Mode Use DMA
Permite indicar el canal DMA que usará el puerto paralelo en caso de optar por el modo ECP.

EPP Mode Select
Asigna la versión de la especificación del puerto EPP por la que nos regiremos en caso de optar por él..
