En cambio, en las fuentes ATX solo existe un conector para la placa base, todo de una pieza, y solo hay una manera de encajarlo, así que por eso no hay problema.

Existen dos tipos de conectores para alimentar dispositivos:

El más grande, sirve para conectar dispositivos como discos duros, lectores de cd-rom, grabadoras, dispositivos SCSI, etc...

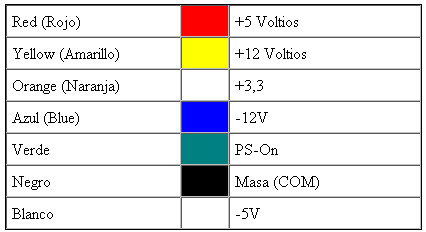

Códigos de colores de los cables

Test 1: PS_ON# (Encendido Power Suply)

Primero, para ver si la fuente de alimentación funciona hemos hecho un cortocircuito uniendo un cable entre el pin 14 (color verde) y un pin cualquiera que vaya a masa (el pin 15 por ejemplo). Si el ventilador de la fuente se pone en marcha entonces la fuente funciona, aunque puede que no de los valores de tensión adecuados.

Medicíón con la herramienta de Tester

Se insertarán los distintos tipos de conectores de la fuente de alimentación a las entradas del Tester.
